双机互为备份
可同时连接两台 SQ 全系列调音台（SQ5/6/7 或 SQ5+/6+/7+），使两张调音台互为备份，主备关系随时可切换。
调音台镜像备份控制器
通过两台 SQ 全系列调音台互为备份，让演出现场不因单点故障而中断—— 实时镜像同步、毫秒级切换，主备台参数始终一致。
<1ms同步延迟
16路模拟信号输入
8路模拟输出切换
1U19 英寸机架式
Core Features
为不间断演出而生的双机热备架构
一台设备，连接两张调音台。主备互为镜像，故障自动接管，运维方式保持简单。
自动组网
DHCP 自动分配 IP 地址，接入即用，无需手动规划网络，现场搭建与撤场都更轻快。
丰富模拟接口
单机支持 16 路模拟信号输入（A 主 / B 备台各 8 路输入），8 路模拟输出信号切换，平衡信号，凤凰接口。
OTA 持续升级
对应未来更新的调音台版本，可通过 OTA 升级 / 更新，设备随调音台固件一同演进。
Specifications
技术规格
型号 SQ-Link · 面向 SQ5/6/7 与 SQ5+/6+/7+ 的专用镜像备份控制器。
General
一、基础信息
- 型号
- SQ-Link
- 适用机型
- SQ5/6/7、SQ5+/6+/7+
- 功能
- 双机热备、实时镜像同步、零延迟冗余、自动故障切换
Hardware
二、硬件规格
- 网络接口
- 2 × RJ45 以太网（连接调音台 Control 网络接口）
- 同步延迟
- <1ms（超低延迟，实时镜像）
- 电源
- 85–264V 交流电源，双电源冗余备份
- 安装尺寸
- 19 英寸 1U 标准机架式
- 机器重量
- 3.1kg
- 机器尺寸
- 483 × 45 × 218 mm
- 工作温度
- 0–45℃；湿度 10%–90%（无凝露）

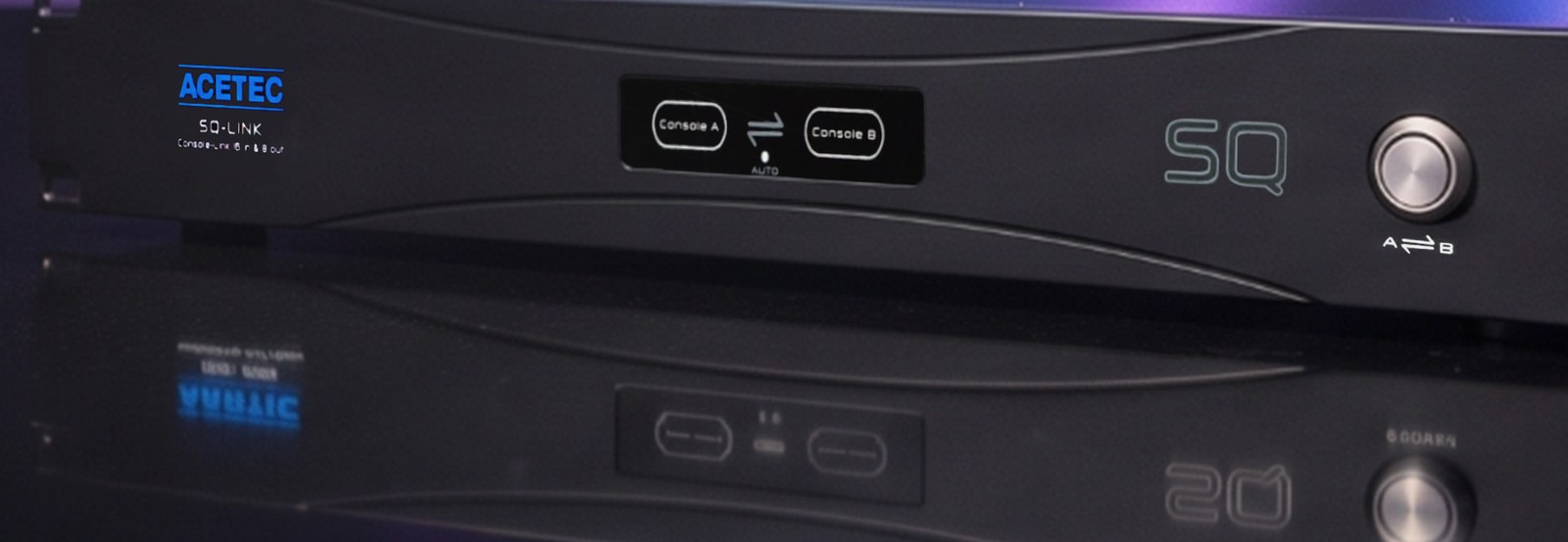

SQ-LINK 前面板19" 1U · 3.1kg
Sync
三、同步能力
全参数同步，主备两台调音台的工作状态保持一致：
Network
四、网络配置
DHCP 全自动分配。
System Connection
系统连接方式
两台调音台分别通过网络线接入 SQ-Link，模拟信号经 Input A / Input B 进入、由 Output 输出至后级设备，信号路径清晰可循。

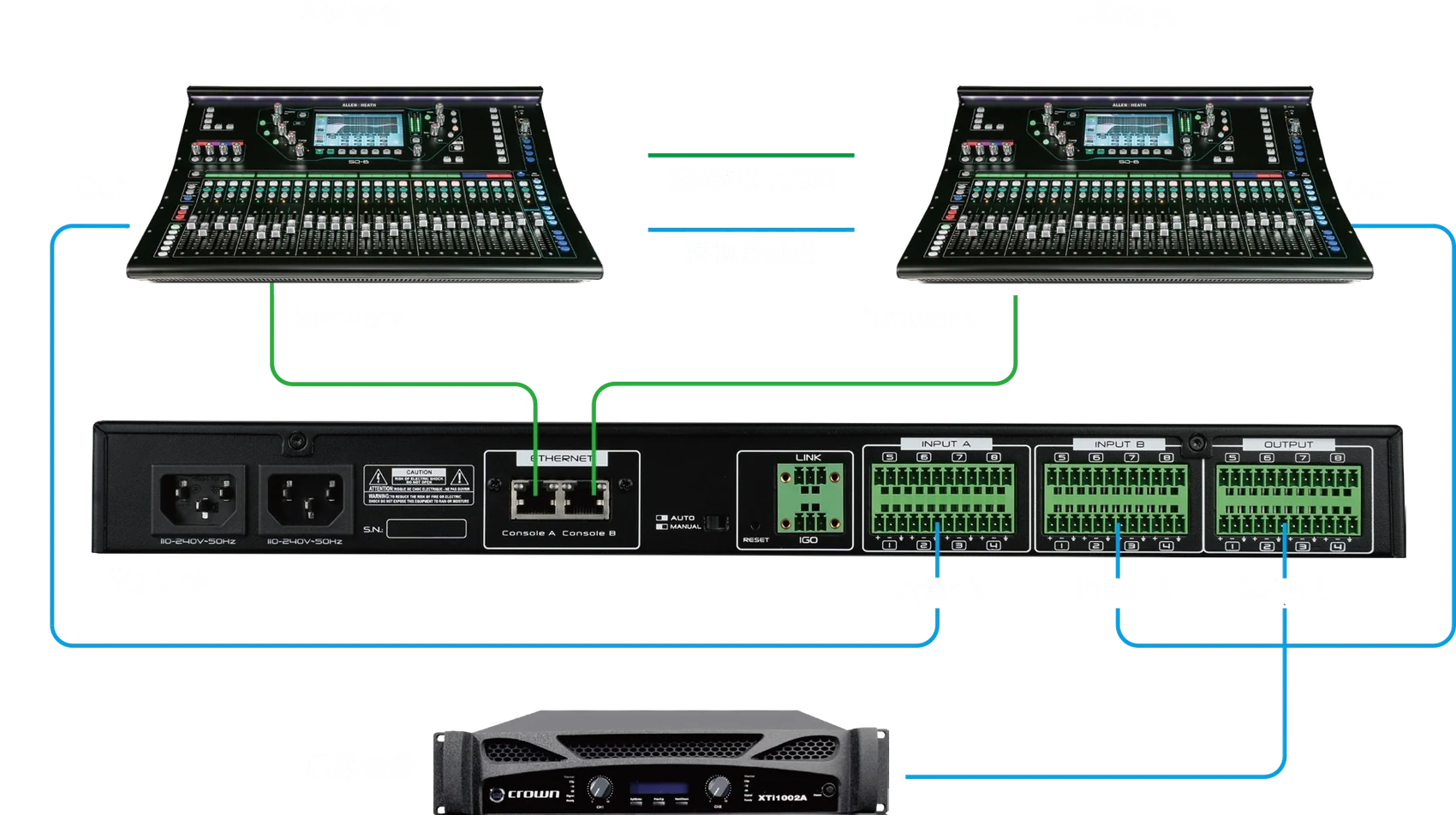

系统链接图（SQ 系列）
A / B 调音台
超 5 类以上网线
模拟音频线

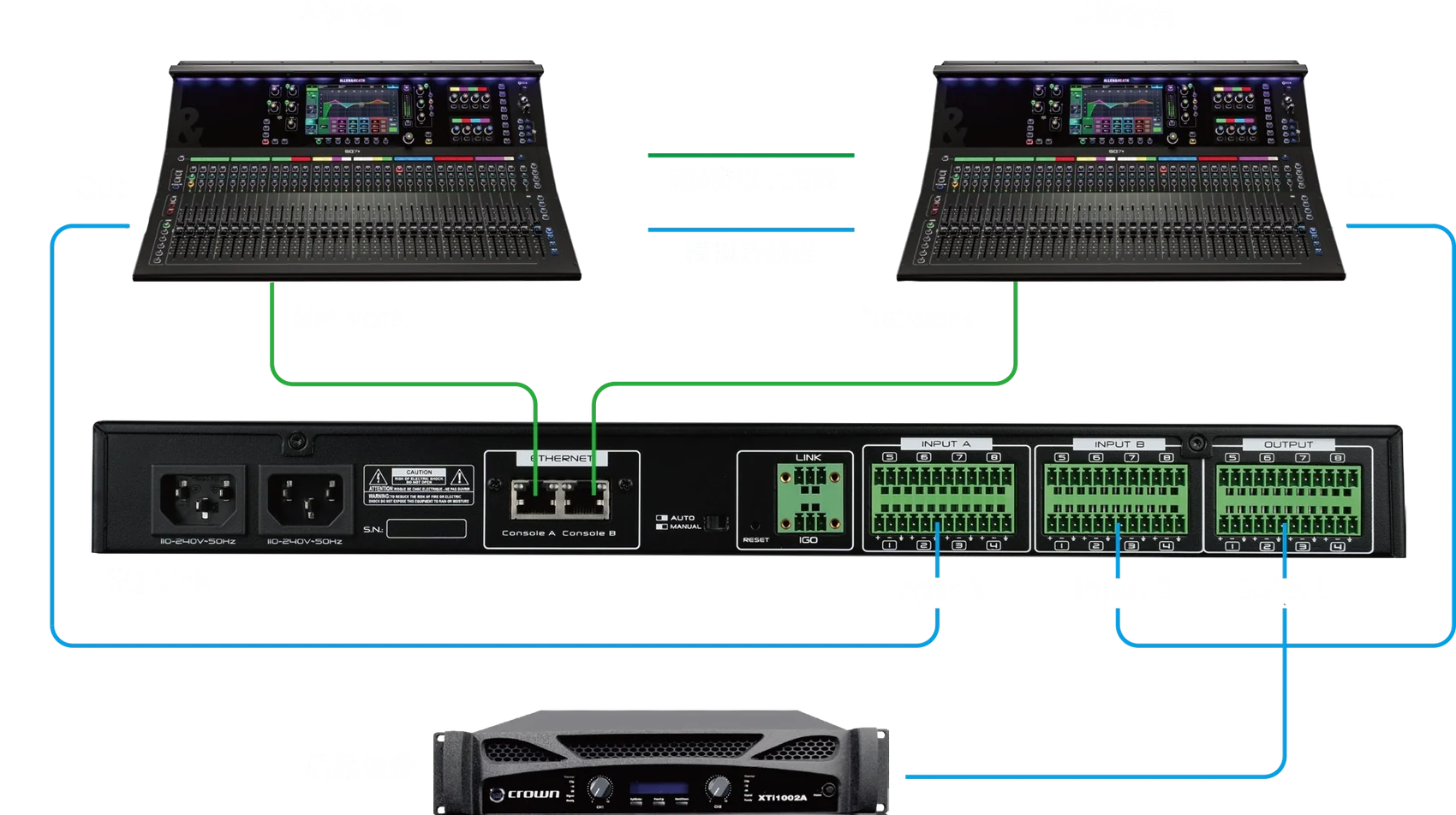

系统链接图（SQ+ 系列）
A / B 调音台
超 5 类以上网线
模拟音频线
Out → 后级设备
Operation Mode
基本操作 · 自动与手动
调音台以 A 主 / B 备关系配对，两种切换方式覆盖不同使用与演练习惯。
自动模式
故障自动接管
A 台 B 台互相同步操作。当 A 台出现设备故障时（如：离线 / 掉电），信号随即自动切换至 B 台，无需手动切换；此时 B 台上的所有操作会进行保存，直至 A 台恢复上线，B 台上的所有操作会同步到 A 台。
手动模式
前面板按键切换
A 台 B 台互相同步操作，信号切换需前面板按键手动切换。此时在线的调音台不区分 A / B 台，当其中一台离线时，台面上的所有操作会进行保存，直至另一台恢复上线后，在线的调音台上的所有操作会同步到另一台上。
备注：切换信号仅适用于模拟音频信号连接。
Notes
关键注意事项
上电与配置顺序、固件一致性等细节，直接影响主备同步的可靠性。
- 建议主 / 备调音台控制网线都分别连接好 SQ-Link 后，再通电启动调音台。
- 固件一致：两台调音台固件版本保持一致，否则有可能出现同步异常。
- 在主调音台配置好系统后，把 Show 文件完全拷贝到备台，确保同步参数一致。
- 主 / 备调音台建议同一型号；若非同一型号，如主台为 SQ7、备台为 SQ5，SQ7 比 SQ5 多出的 Select 按键 / 推子无法实现物理同步，但参数仍然同步。
