速度之声 (The Sound of Speed)

速度之声 (The Sound of Speed)

适用于现场扩声、音视频（AV）及固定安装的 48 通道、96kHz 数字调音台。

SQ 系列搭载了 Allen Heath 革命性的 XCVI 96kHz FPGA 核心引擎，专为追求严苛标准的现场扩声、录音及直播领域的专业人士打造。SQ 拥有行业领先的高分辨率音频表现，以及低于 0.7 毫秒的超低延迟，为您提供无与伦比的处理能力和音频忠实度。

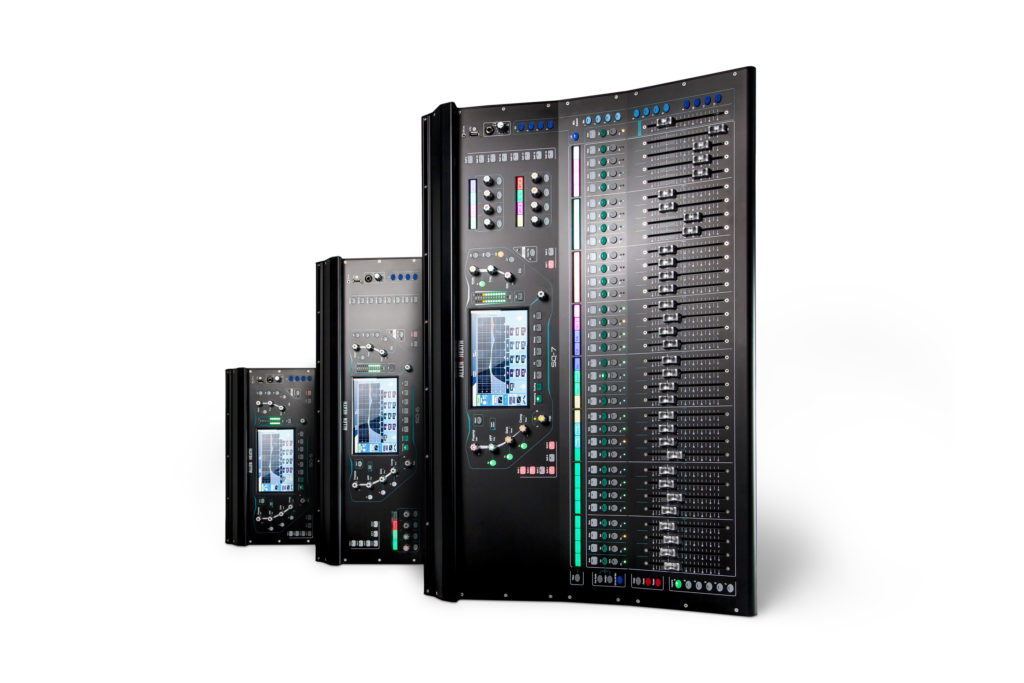

SQ 系列插图

核心架构 (The Core)

所有 SQ 系列调音台均包含：

  • 96kHz FPGA 处理核心
  • 48 路输入通道
  • 支持 DEEP 核心处理插件
  • 12 路立体声混音总线 + LR 主输出
  • 3 路立体声矩阵 (Matrix)
  • 8 组立体声效果引擎 + 专用返回通道
  • 64×64 音频网络扩展接口
  • 32×32 USB 音频接口
  • 支持多种远程接口箱扩展

小型数字调音台的新标准

适用于现场扩声、音视频 (AV) 及固定安装的 16-48 通道、96kHz 数字调音台。

用户界面 (User Interface) 混音从未如此简单

SQ 系列插图1

拖拽式布局 (Drag-and-Drop Layout)

通道和混音总线可以随意拖拽并放置到任何推子层级。通过显示屏上的自定义命名和颜色编码，您可以完全按照自己的使用习惯打造专属的混音环境。

一目了然的电平显示 (At-a-Glance Metering)

每个推子条都配备了我们专利的 Chromatic 通道电平指示系统。通过亮度与颜色可变的 LED 指示灯，让您仅需瞥一眼即可精准掌握各通道的电平状态。

直观操控 (Intuitive Control)

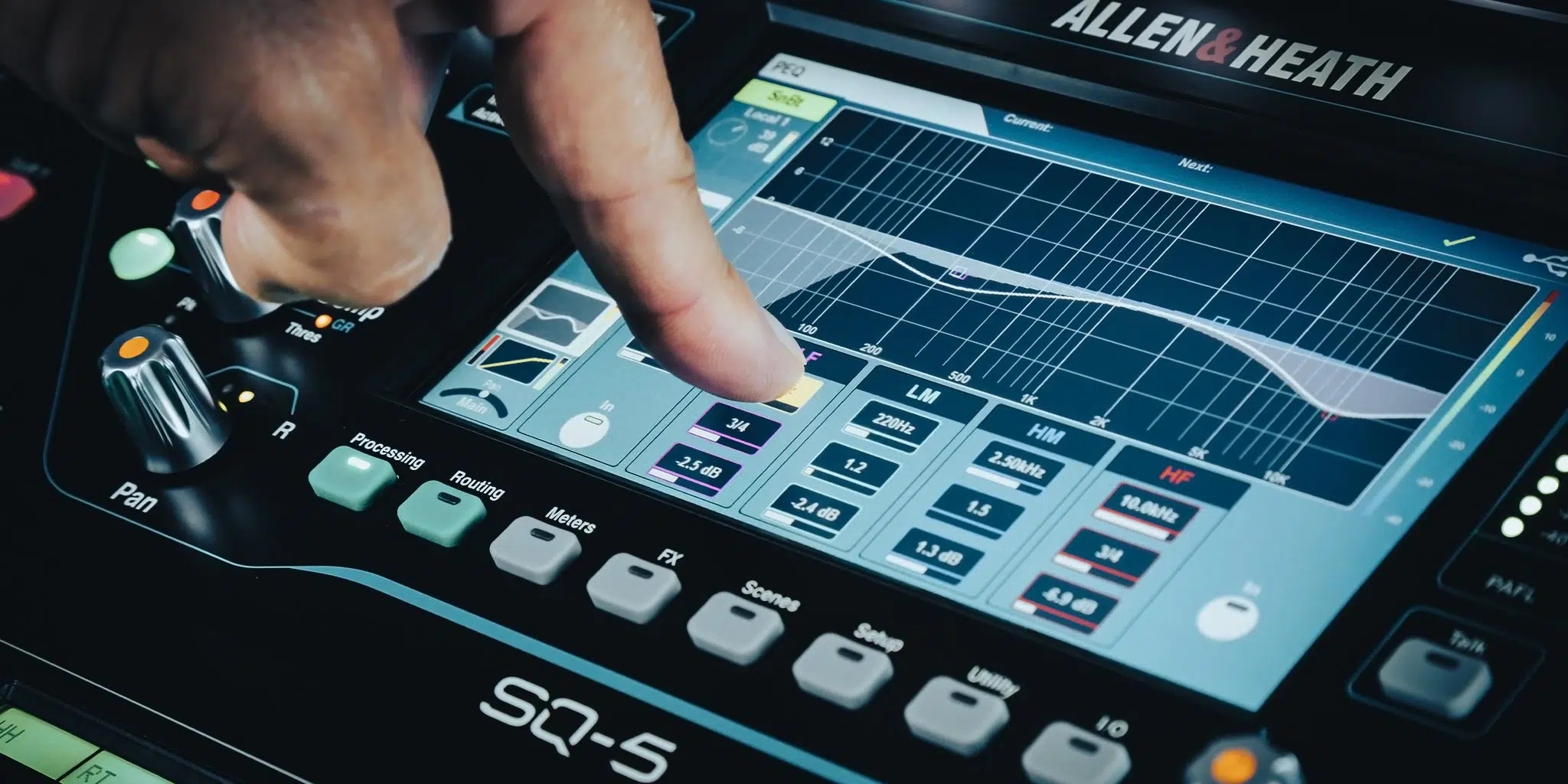

SQ 的操控面板以 7 英寸高分辨率触摸屏为核心，四周环绕着一组高摩擦力且带背光的旋钮。这种设计将清晰的视觉反馈与实时的物理操控完美融合，为您带来直观且一体化的操作体验

加速您的工作流程 (Speed Up Your Workflow)

所有 SQ 系列调音台都配备了可分配常用功能的 SoftKeys（快捷键）。此外，SQ-6 和 SQ-7 还额外提供了可自定义的 Soft Rotaries（旋转旋钮），实现更深层、更灵活的定制化控制

处理与特效：打造完美混音的全套工具

处理能力 (Processing)

强劲的处理性能

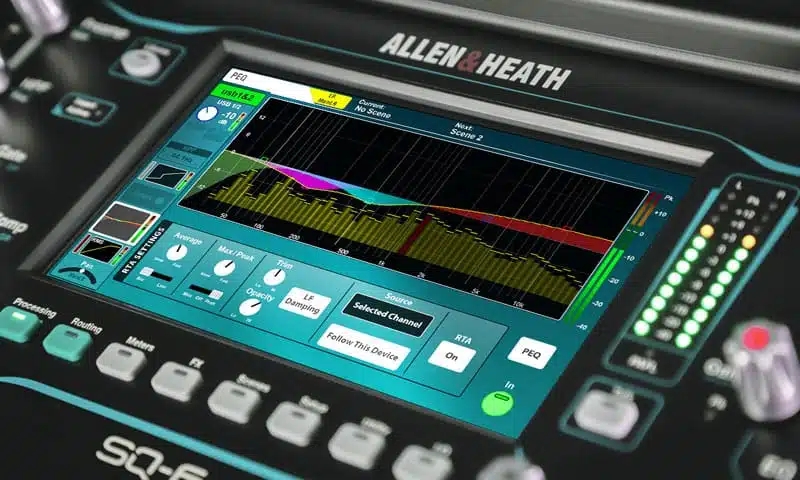

输入通道：每一路输入均配备了高通滤波器（HPF）、带侧链与滤波功能的超快速噪声门、带实时分析仪（RTA）且极具音乐感的 4 波段参数均衡器，以及用于控制和塑造电平与瞬态的 Peak/RMS 压缩器。

混音输出：所有混音母线（Mixes）均标配了参数均衡器和 28 段图示均衡器（GEQ），并配备了压缩器，可根据需要随时切换调用。

SQ 系列插图2
SQ 系列插图3

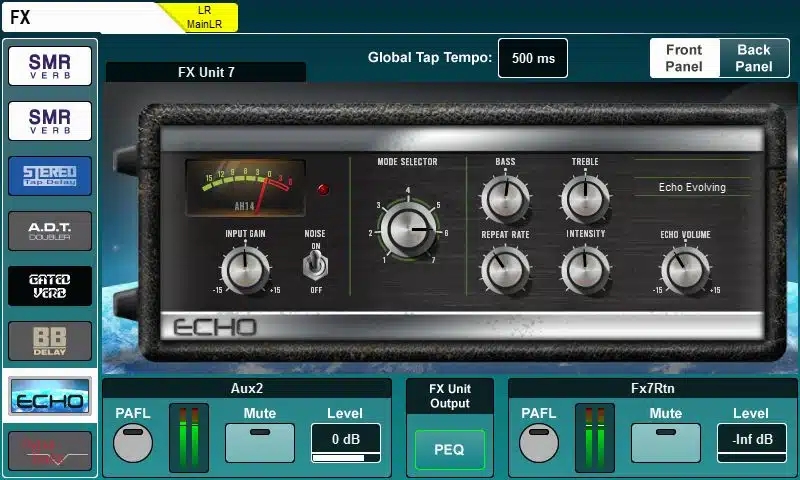

效果器 (FX)

世界级效果器

SQ 系列配备了 8 个立体声效果引擎，并内置了备受赞誉的 RackExtra 资源库。该库包含了多款传奇经典的模拟效果，涵盖混响（Reverb）、门限混响（Gated Reverb）、延迟（Delay）、调制器（Modulator）等多种类型。

每个效果引擎都拥有独立的立体声返回通道，因此您无需占用输入通道中的任何一个。

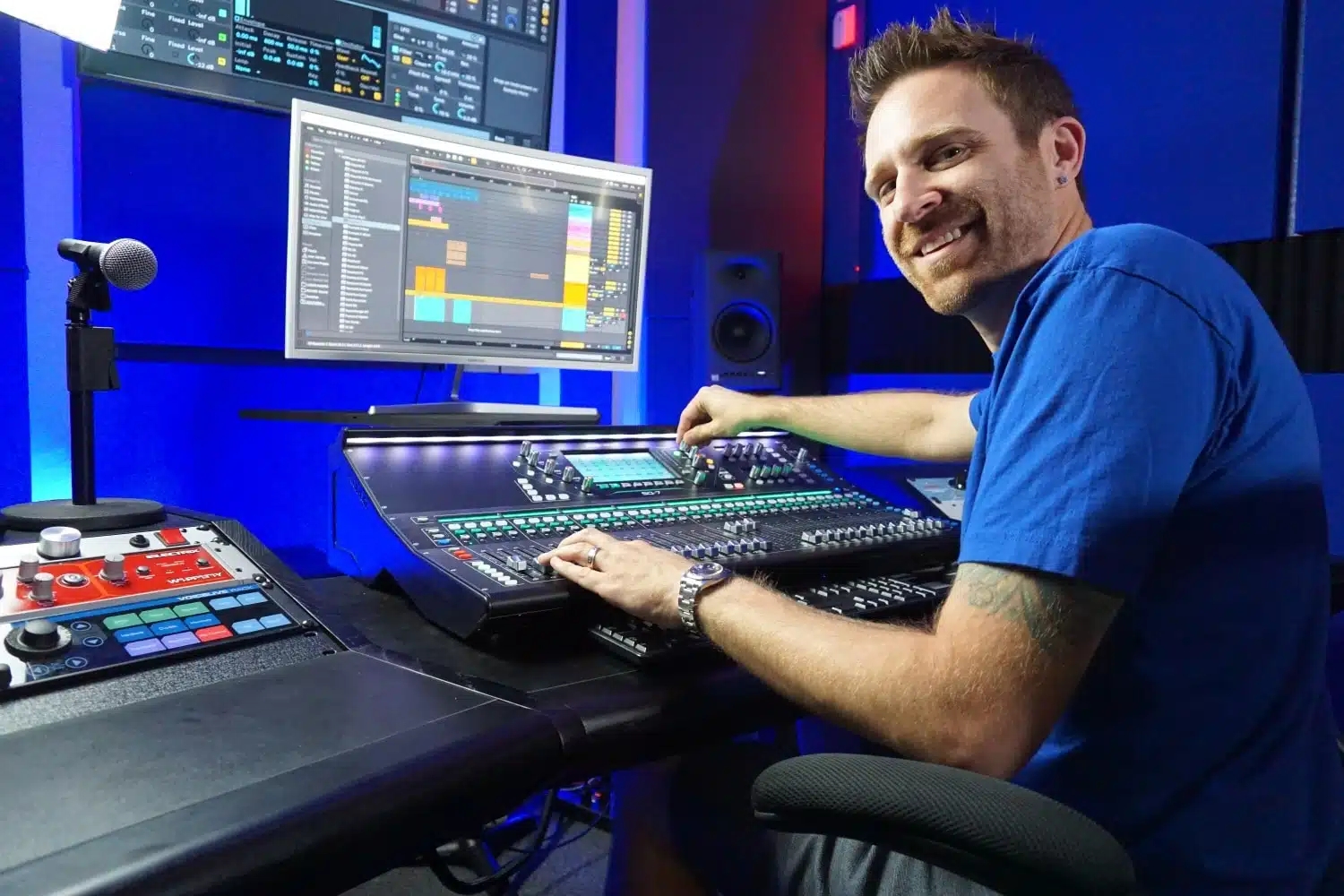

内置 USB 音频接口

录音 · 直播 · 混音

SQ 内置的 32×32、96kHz 音频接口，让多轨录音、伴奏回放、现场直播以及虚拟试音（Virtual Soundcheck）变得轻而易举。

该接口在 Mac OS X 系统上免驱动（Class-compliant），实现了真正的即插即用；同时为 Windows 电脑提供了兼容 ASIO 和 WDM 的驱动程序。

此外，通过使用 Allen Heath MIDI Control 应用程序，您甚至可以自定义映射 SQ 的推子、旋钮、通道键及自定义键（Softkeys），从而随心所欲地控制您常用的 DAW 软件。

SQ 系列插图4
SQ 系列插图5

内置 USB 音频接口

录音 · 直播 · 混音

SQ 内置的 32×32、96kHz 音频接口，让多轨录音、伴奏回放、现场直播以及虚拟试音（Virtual Soundcheck）变得轻而易举。

该接口在 Mac OS X 系统上免驱动（Class-compliant），实现了真正的即插即用；同时为 Windows 电脑提供了兼容 ASIO 和 WDM 的驱动程序。

此外，通过使用 Allen Heath MIDI Control 应用程序，您甚至可以自定义映射 SQ 的推子、旋钮、通道键及自定义键（Softkeys），从而随心所欲地控制您常用的 DAW 软件。

SQ 系列插图6
SQ 系列插图7

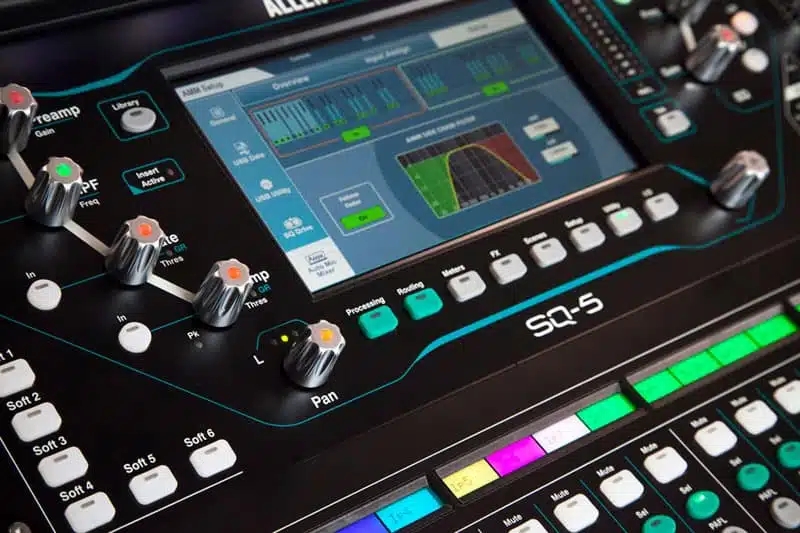

AMM

自动麦克风混音器

SQ 先进的自动麦克风混音器（AMM）使其成为会议、座谈会及电视节目混音的理想之选。AMM 功能完全集成在调音台系统内，零额外延迟，因此无需将音频路由至内部 DSP 扩展机架或外部插件系统。

两套完全独立的 24 通道 AMM 既可分别用于两个不同区域，也可合并为一套 48 通道 AMM，以应对大型活动的需求。

SQ 软件

SQ 系列插图8
SQ 系列插图9
SQ 系列插图10

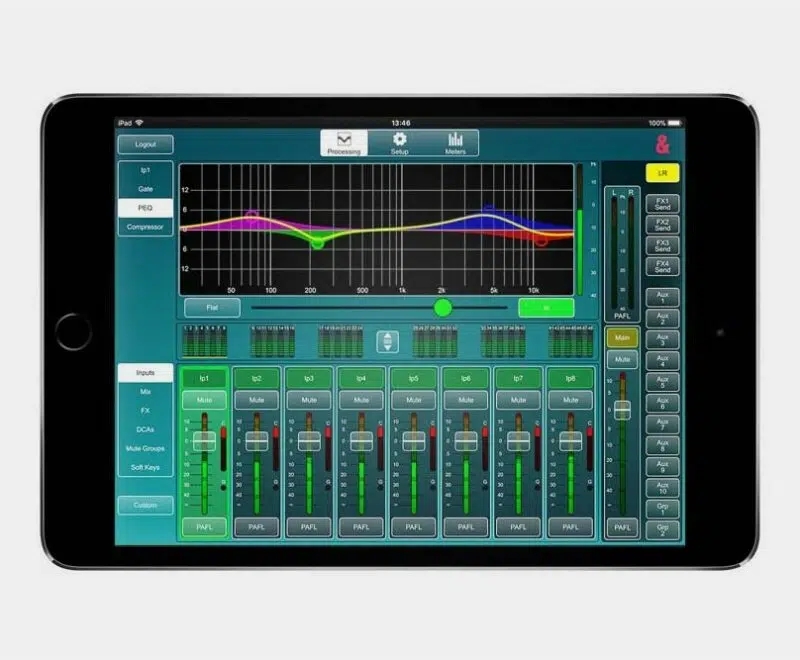

SQMIXPAD

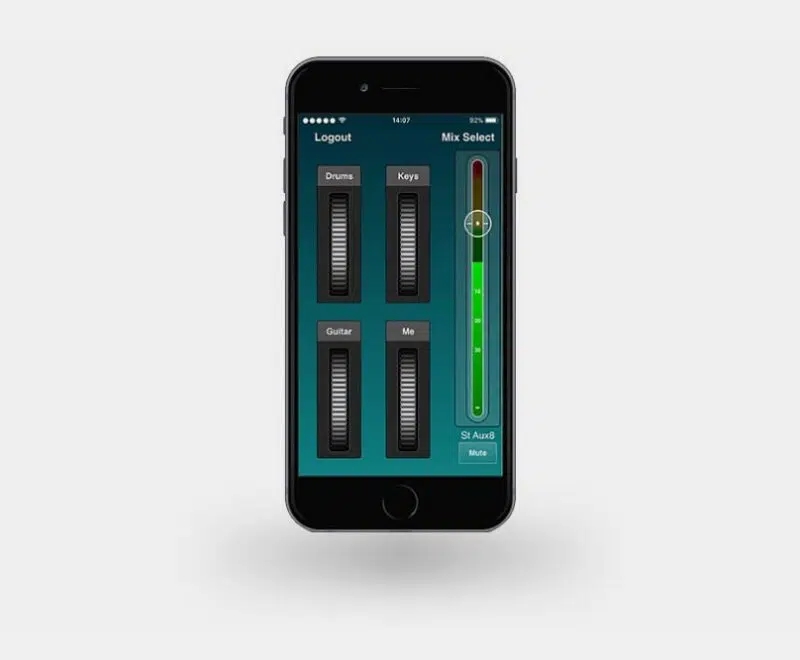

SQ4YOU

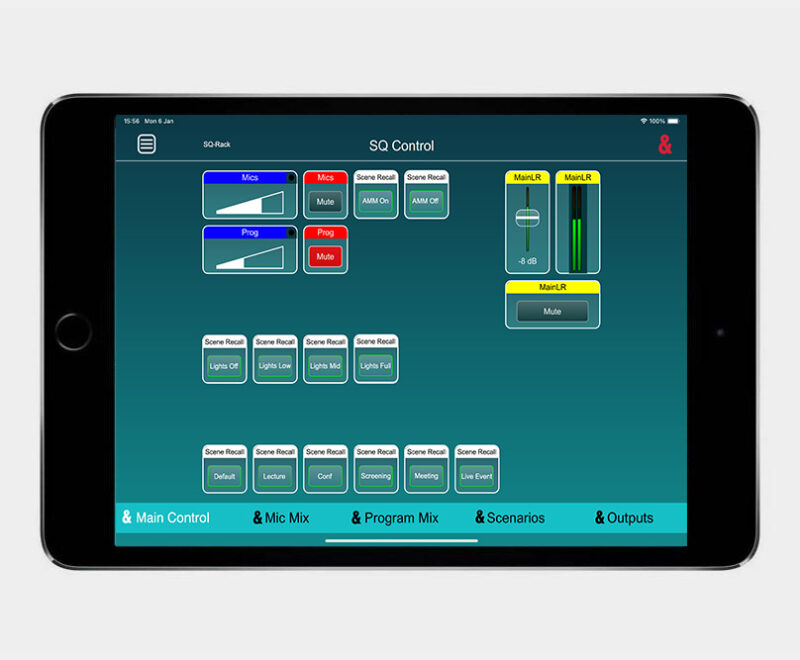

SQ CONTROL

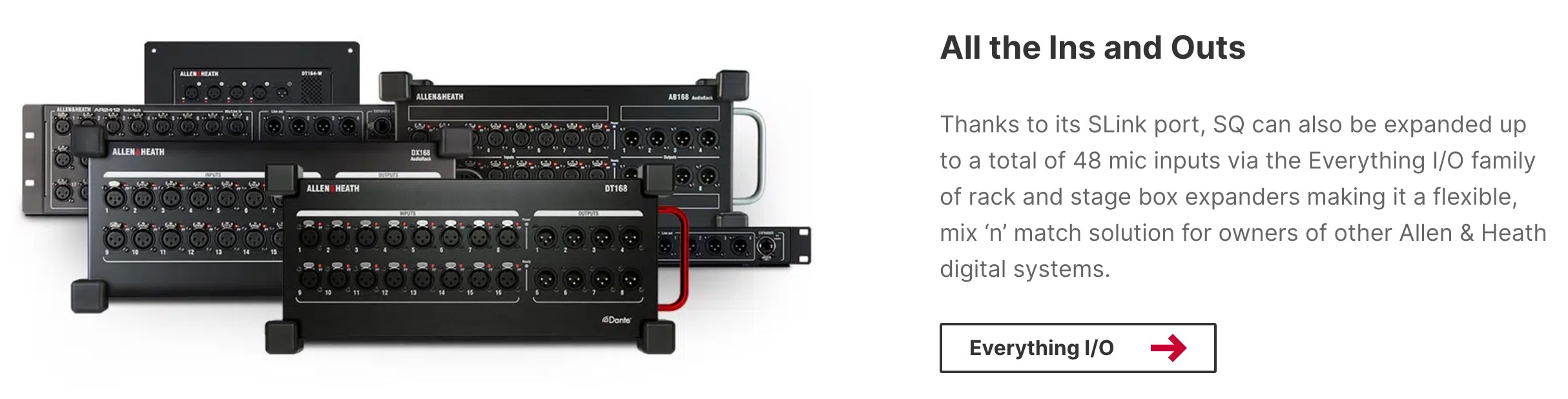

网络音频

SQ 系列插图11

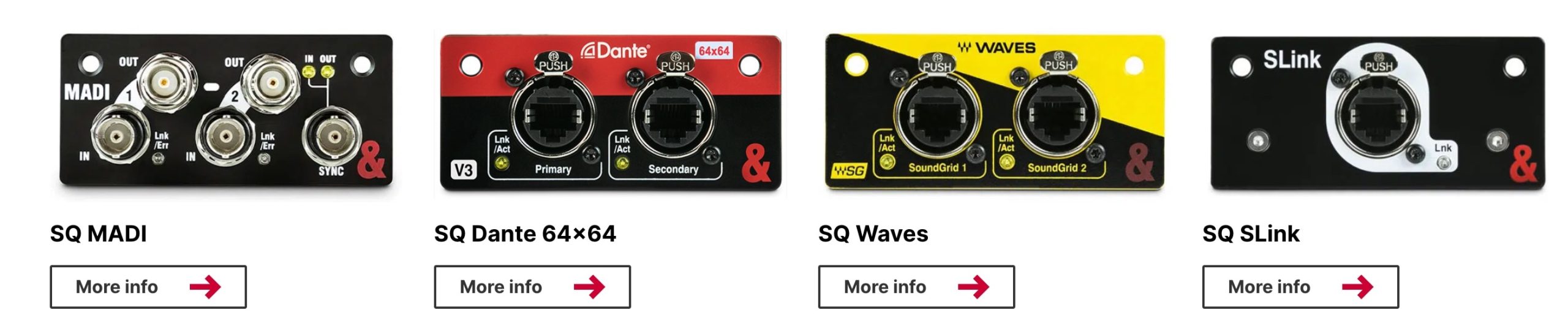

音频接口卡

音频接口卡






SQ 系列插图13

打造极致入耳监听体验

作为入耳监听系统的理想核心，SQ 拥有 12 组立体声混音输出、超低延迟处理，并为每路混音提供了强大的参数与图形均衡。凭借其可随机托运的轻便尺寸和坚固的机身结构，SQ 让您从此告别“开盲盒”般的场地监听设备，掌握绝对的监听主动权。

SQ 系列插图14

赋予表演者掌控权

SQ 通过其自带的 SLink 端口或连接的远程扩展器，与 ME 个人混音系统完全兼容。这让每一位表演者都能根据自己的需求，亲自调节和控制自己的监听混音。

核心特性

音频与处理 (Audio and Processing)

  • 96kHz XCVI FPGA 处理核心：提供顶级的音频解析度与超低延迟
  • 48 路输入通道：满足中大型演出的输入需求
  • 12 组立体声混音 + LR 总线：灵活的路由分配
  • 3 组立体声矩阵：用于补声、转播或特定区域覆盖
  • 8 组立体声效果引擎：配有独立的立体声返回通道
  • DEEP 处理预留：支持直接在通道上嵌入高品质仿真插件

板载接口 (Onboard I/O)

  • 32+1 内置话放：高品质的可调增益话筒预放
  • 2 组立体声线路输入：用于连接播放设备或乐器
  • 16 路 XLR 线路输出：丰富的物理输出分配
  • 2 路 TRS 线路输出：额外的平衡输出接口
  • AES 数字输出：用于连接数字扩声系统或处理器

操控体验 (Control)

  • 32+1 推子 / 6 个层级：快速切换并管理所有通道
  • 7 英寸电容式触摸屏：直观的视觉反馈与触控操作
  • 16 个可自定义快捷键 (SoftKeys)：一键执行常用命令
  • 8 个可自定义旋钮 (Soft Rotaries)：实时调节关键参数
  • SQ-MixPad 应用程序：支持平板远程调音
  • SQ4You 应用程序：供表演者进行个人监听混音管理

扩展与集成 (Expandability and Integration)

  • SLink 端口：用于远程音频传输及系统扩展
  • 64×64 I/O 扩展插槽：支持音频网络卡（如 Dante, Waves, MADI, SLink）

录音与直播 (Recording and Streaming)

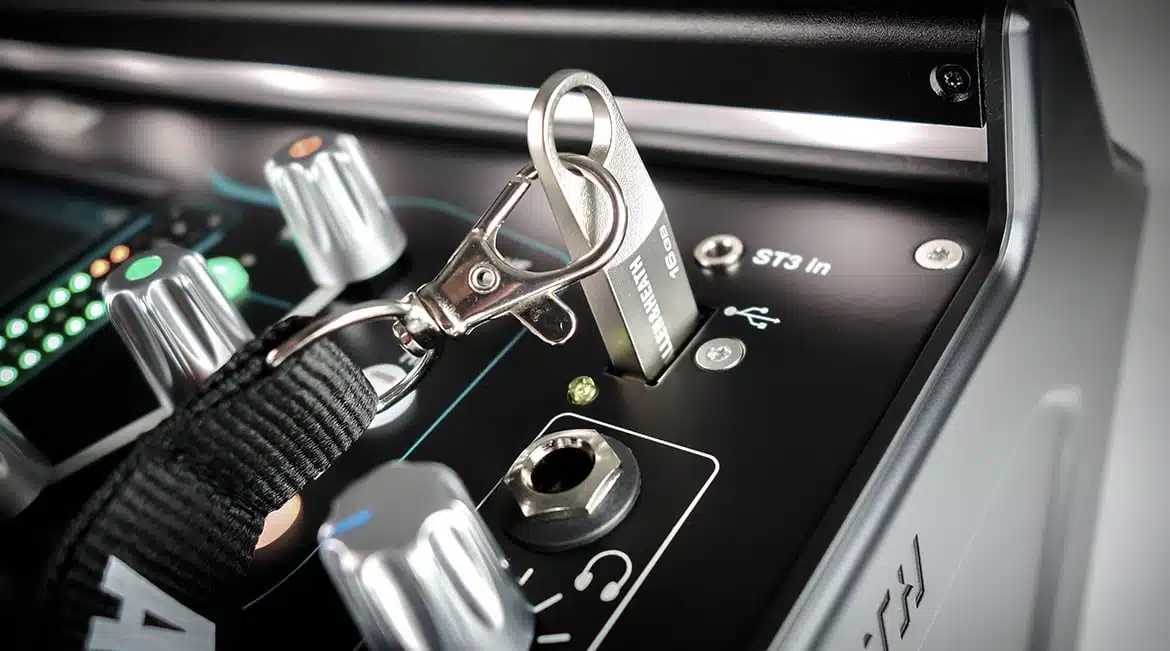

  • SQ-Drive 直录功能：直接通过 USB 存储设备进行多轨或立体声录音
  • 32×32 96kHz USB 音频接口：可作为高规格声卡连接电脑进行录音或推流
