SLink端口协议

SLink 本身不是一种协议；它是一个智能端口，可以根据所连接的设备自动切换模式，并且可以在 3 种不同的协议“模式”之一中运行。

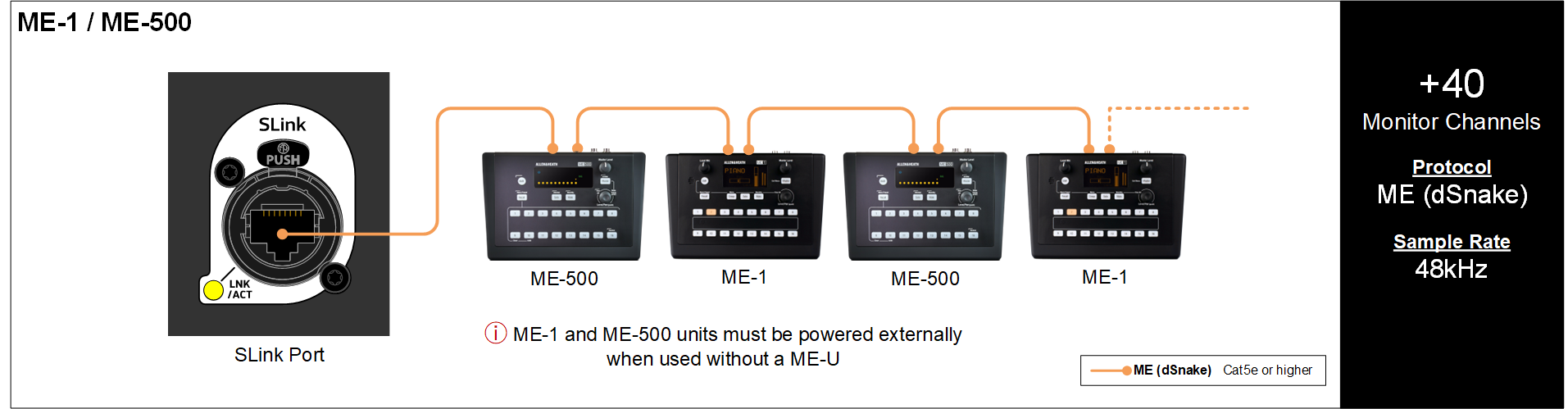

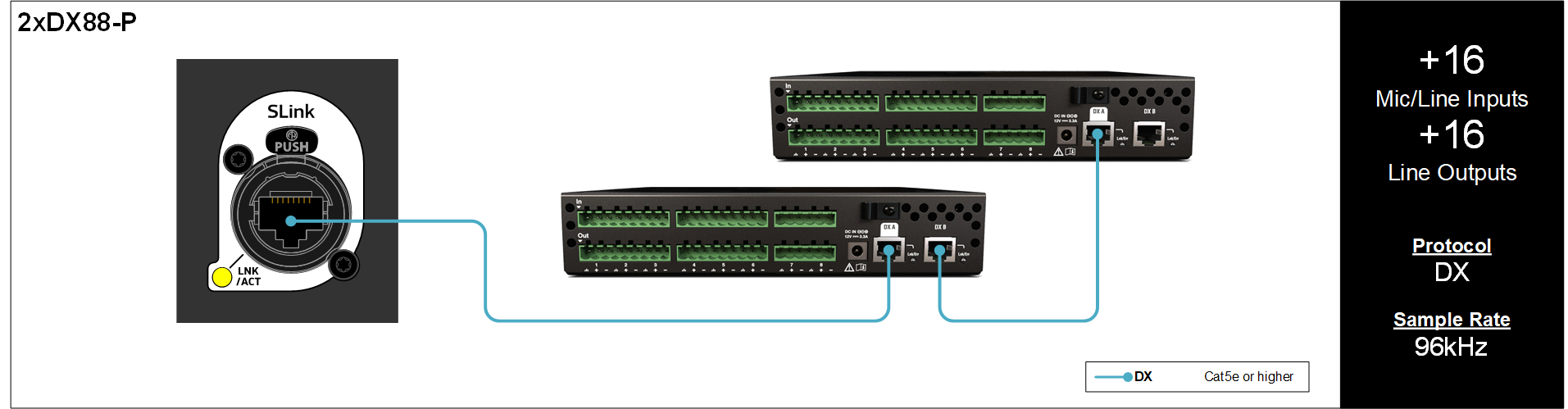

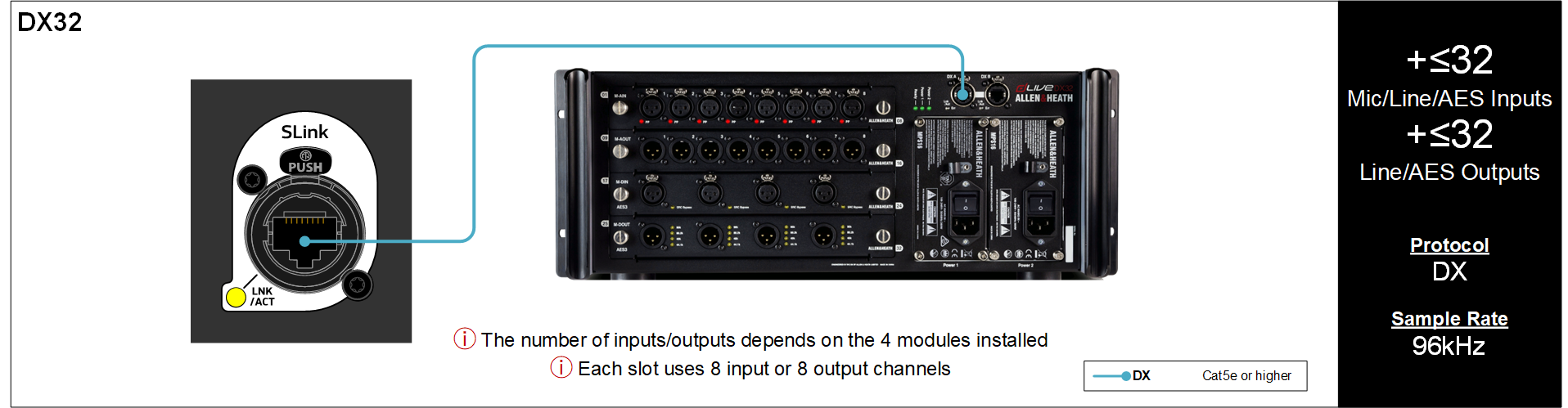

dSnake、ME和DX协议是快速以太网点对点连接（100BASE-TX，IEEE 802.3u），符合第 2 层标准。

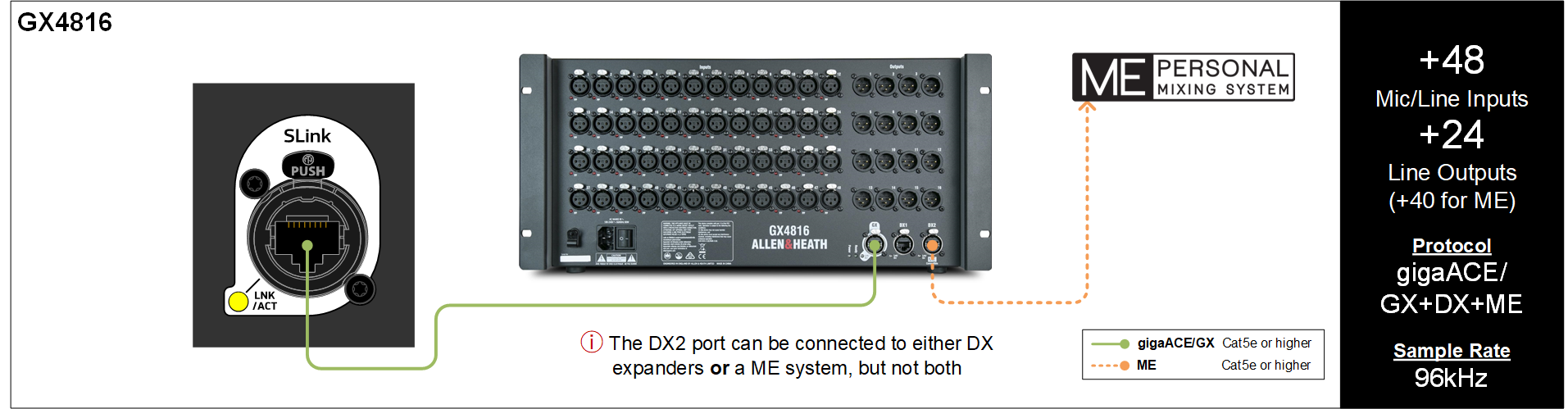

gigaACE是一种千兆以太网点对点连接（1000BASE-T，IEEE 802.3ab），符合第 2 层标准。

🛈当使用 dSnake 或 ME 时，会对输入和/或输出信号进行采样率转换，这意味着混音器始终以 96kHz 的内部采样率进行所有处理和混音。

电缆和连接器

dSnake、ME或DX连接需要 STP CAT5（或更高）电缆，但建议使用 STP CAT5e 电缆。

gigaACE/GX连接需要使用 STP CAT5e（或更高版本）电缆，建议所有连接都使用 STP CAT5e 电缆。

🛈不支持UTP电缆。

每根线缆的最大长度为 100 米。级联两个扩展器后，SLink 端口与第二个扩展器之间的最大距离可达 200 米。使用 DX Hub 后，SLink 端口与 DX Hub 之间的线缆长度可额外增加 100 米，从而使 SLink 端口与第二个扩展器之间的最大距离达到 300 米。

🛈使用无源耦合器或低质量连接器会减少可使用的最大电缆长度。

与时钟同步不会改变设备的采样率，它只是正确地对齐采样点。

扩展器会自动与所连接的调音台/系统同步。

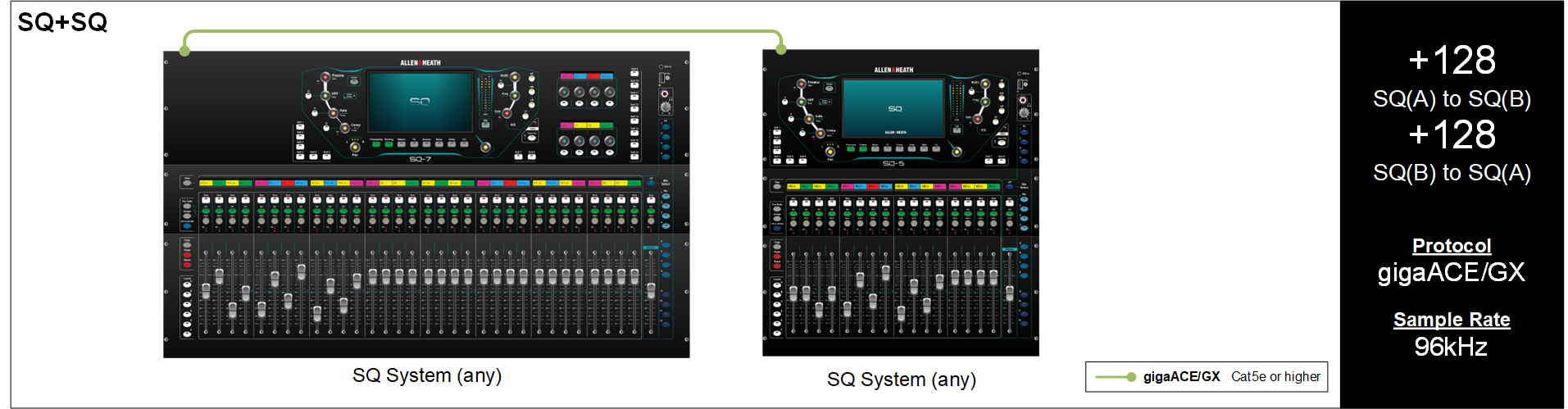

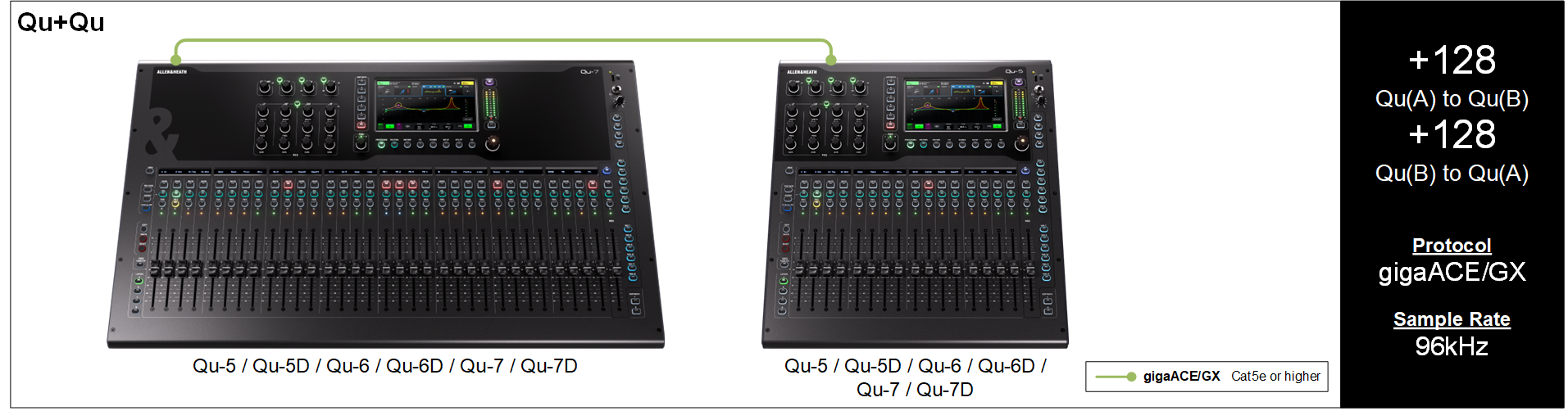

连接系统时，应指定一个系统（混音器）作为主时钟，所有其他系统都应以此为时钟源。如果是 SLink 端口直接连接，则两个系统都可以作为主时钟。但是，如果是 SQ 直接连接到 Qu，Qu 无法使用外部时钟源，因此它必须始终作为主时钟。

如果系统时钟不准，由于采样未对齐，就会出现“咔嗒声”和“爆音”等可听见的瑕疵。

通过 SLink 端口发送和接收的唯一控制信息是用于控制连接的扩展器中的前置放大器。

48V幻象电源、衰减器和增益设置可通过输入通道的处理前置放大器部分进行调节，或通过I/O屏幕上的插座控制（如有）进行调节。控制信息会发送到扩展器，然后图形用户界面 (GUI) 会更新以显示当前状态。

每个 SLink 端口都内置了采样率转换功能，因此在使用 48kHz 扩展器或连接时，输入的音频在发送到混音核心之前会被上采样到 96kHz，然后在发送回混音核心之前会被下采样。

由于SRC是每个端口独立的，因此在同一系统上拥有多个SLink端口（通过添加SLink选件卡）可以允许每个端口使用不同的协议。

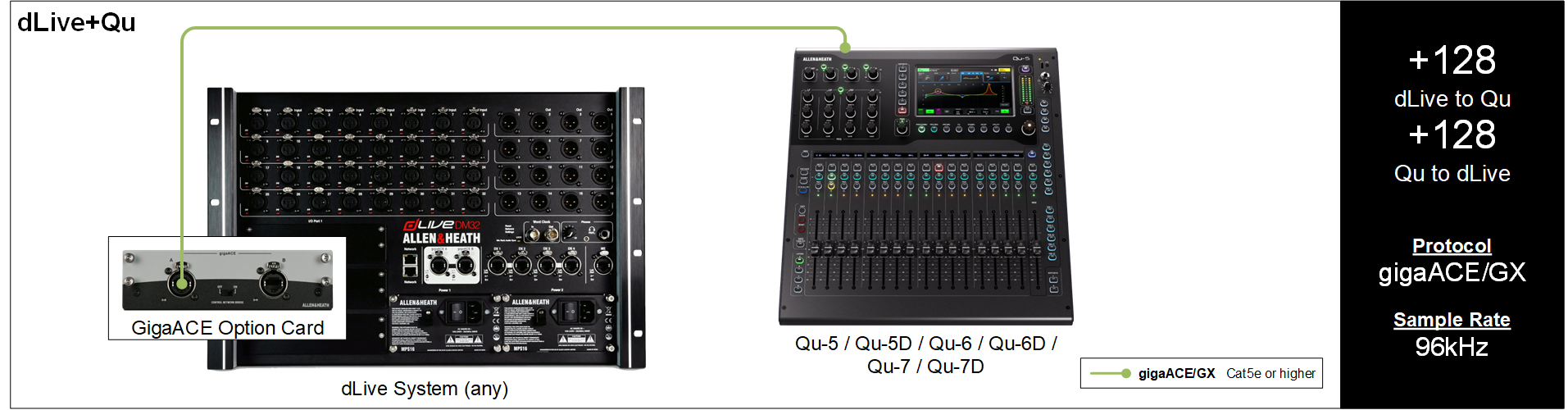

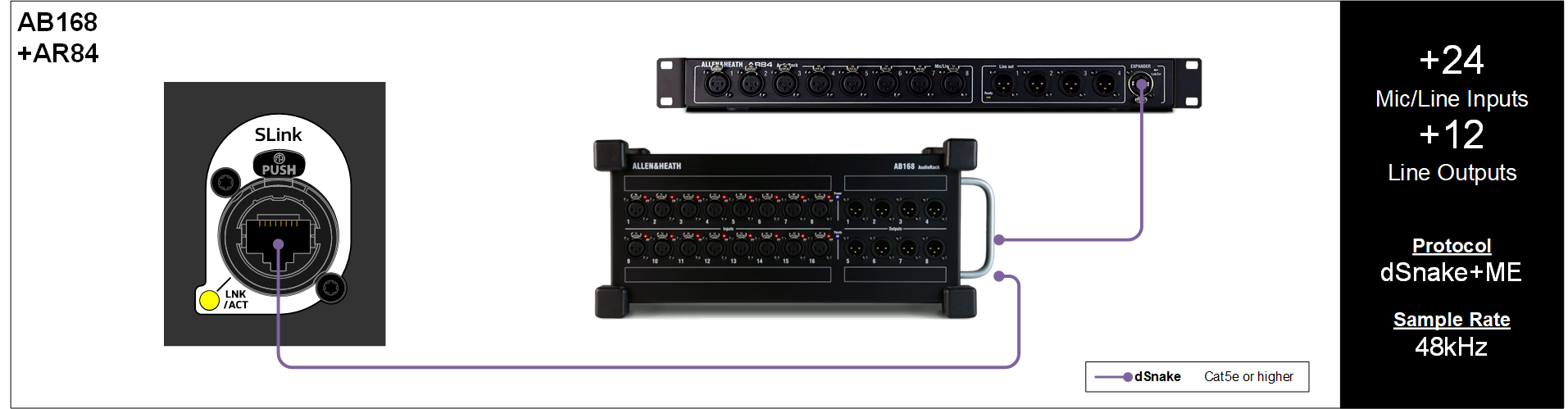

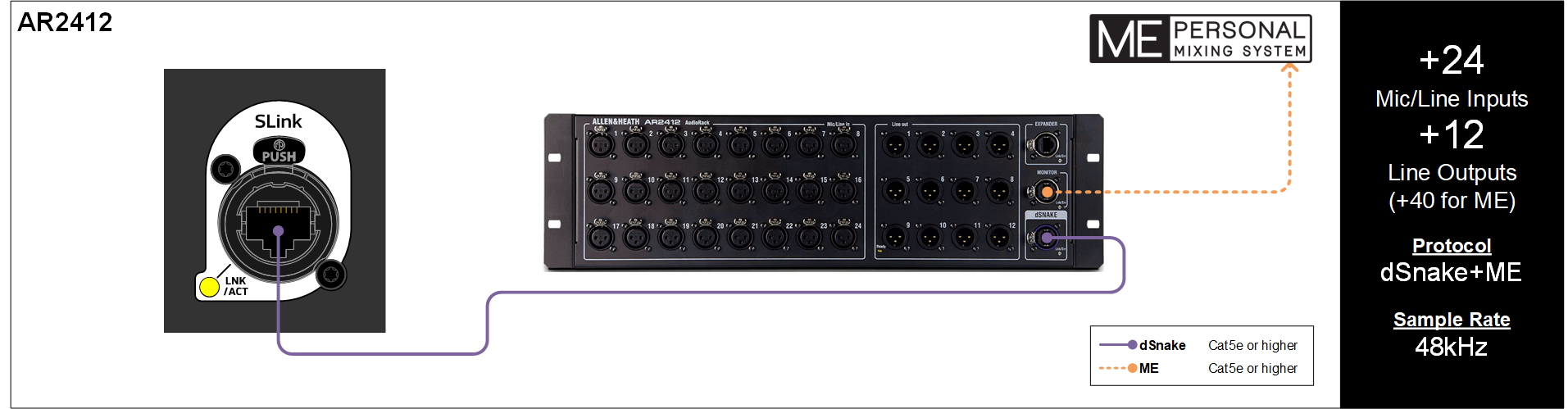

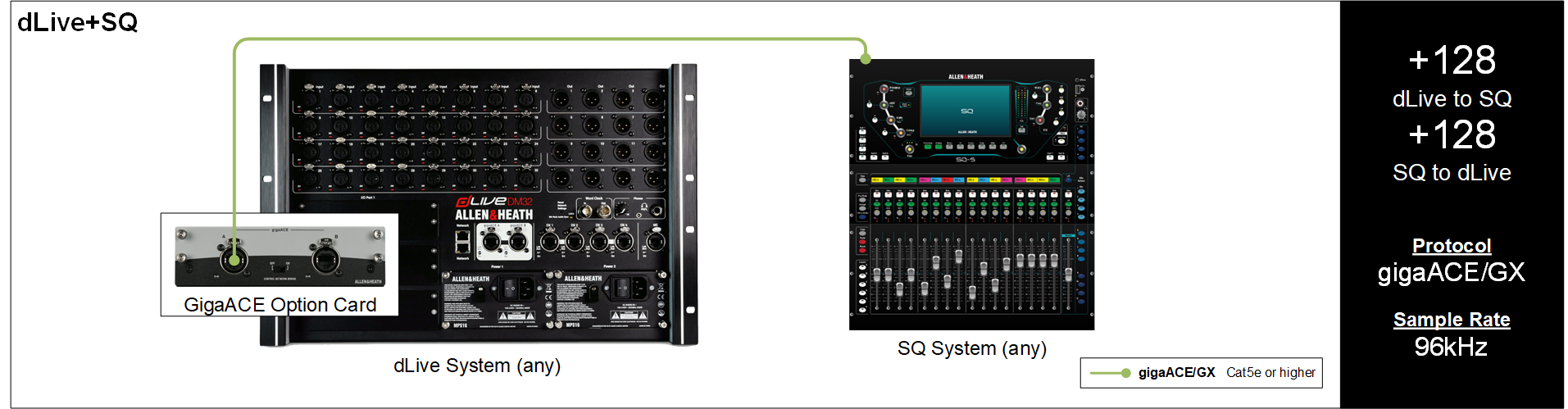

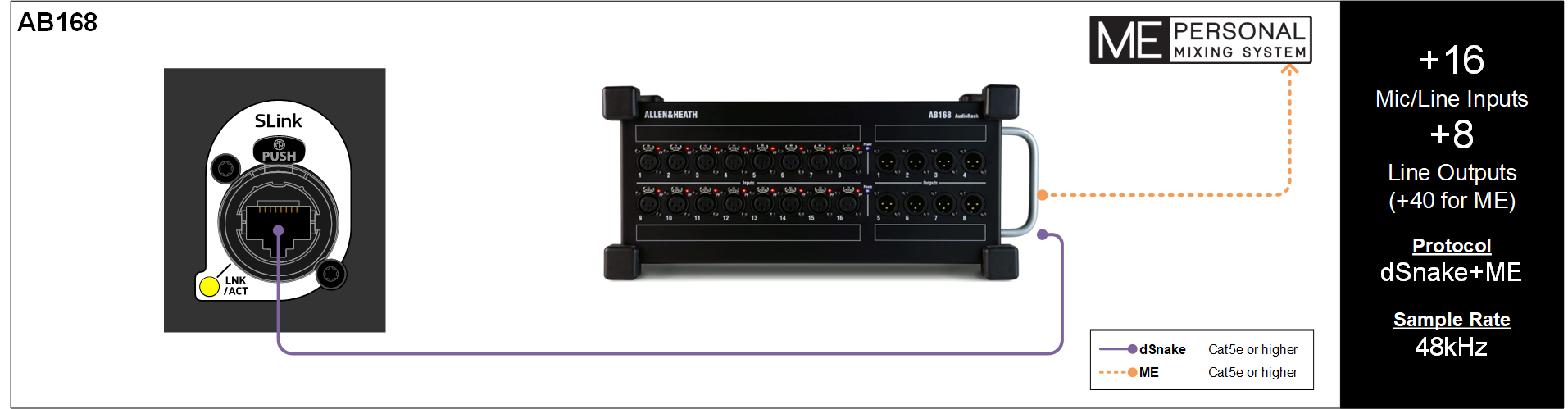

例如，一个SLink端口可以连接到dLive系统中的gigaACE选件卡（gigaACE），而另一个SLink端口可以连接到AB168（dSnake）。

扩展器连接后，系统会自动检查其固件并与所连接的调音台进行匹配。
不同系列调音台所需的扩展器固件各不相同，并且会随着调音台固件的更新而变化，因此扩展器固件存储在调音台中，并在需要时发送给扩展器。

将同一扩展器连接到同一系统时（无需更改混音器固件），连接速度会非常快，因为已安装的固件已经是正确的。

如果需要固件更新，可能需要几分钟才能完成。如果扩展器连接在系统的末端（例如通过另一个设备或 DX 集线器），则检查和更新可能需要更长时间。

如果您的扩展器在级联的末端连接出现问题，请先尝试直接连接该扩展器，以确保其运行正确的固件。

初始连接建立时，SLink 端口和扩展器上的“Lnk”LED 指示灯将快速闪烁黄色。

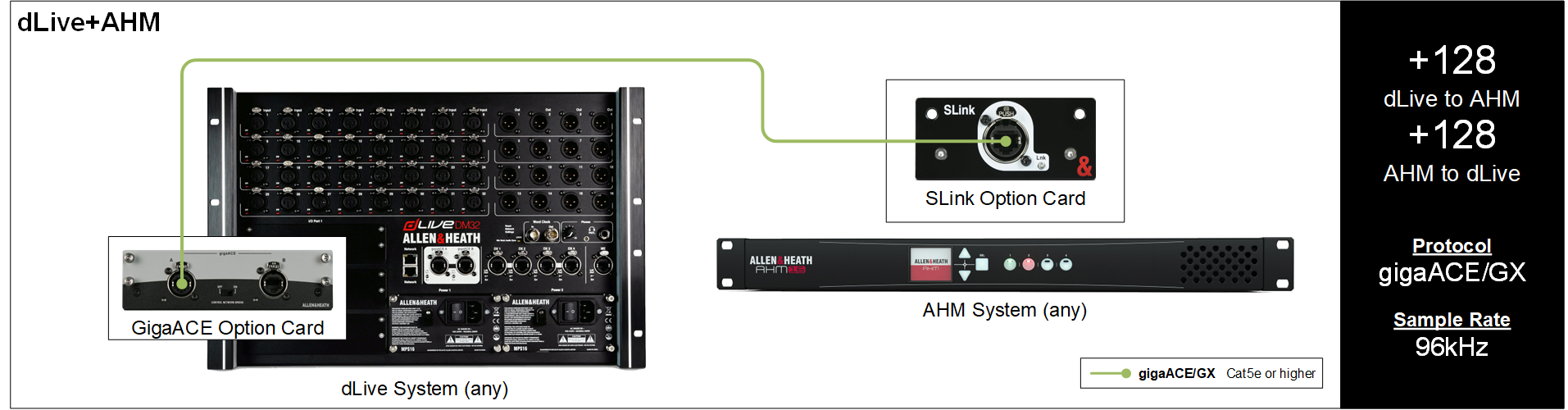

如果进行系统到系统的连接（SLink 连接到另一个 SLink 端口或 gigaACE 选件卡），则两个端口上的“Lnk”LED 指示灯将以相同的速度持续闪烁黄色。

如果连接到固件版本不匹配的扩展器（或首次连接），扩展器上的“Lnk/Err”指示灯会在固件更新期间快速闪烁红色和黄色。更新完成后，扩展器将自动重启。

当扩展器运行正确的固件时，“Lnk”指示灯将持续闪烁黄色，连接到dSnake设备时，扩展器指示灯的闪烁频率是SLink端口指示灯的两倍；连接到使用其他协议的扩展器时，两台扩展器指示灯的闪烁频率相同。“Ready”指示灯也会亮起，表明系统连接已建立。

扩展器在连接到系统之前处于静音状态。当“就绪”指示灯亮起时，扩展器将解除静音。

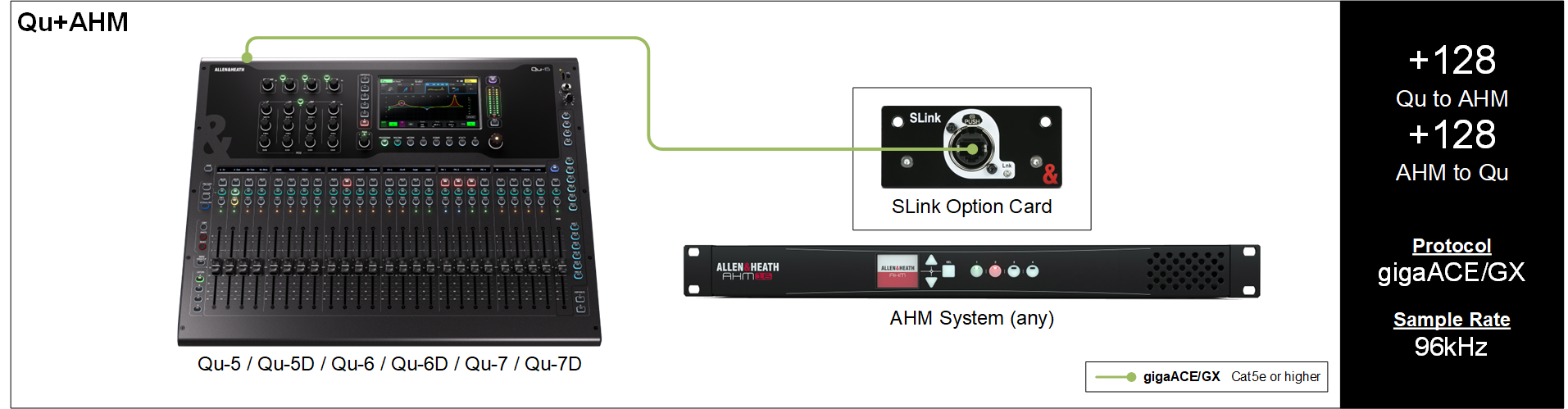

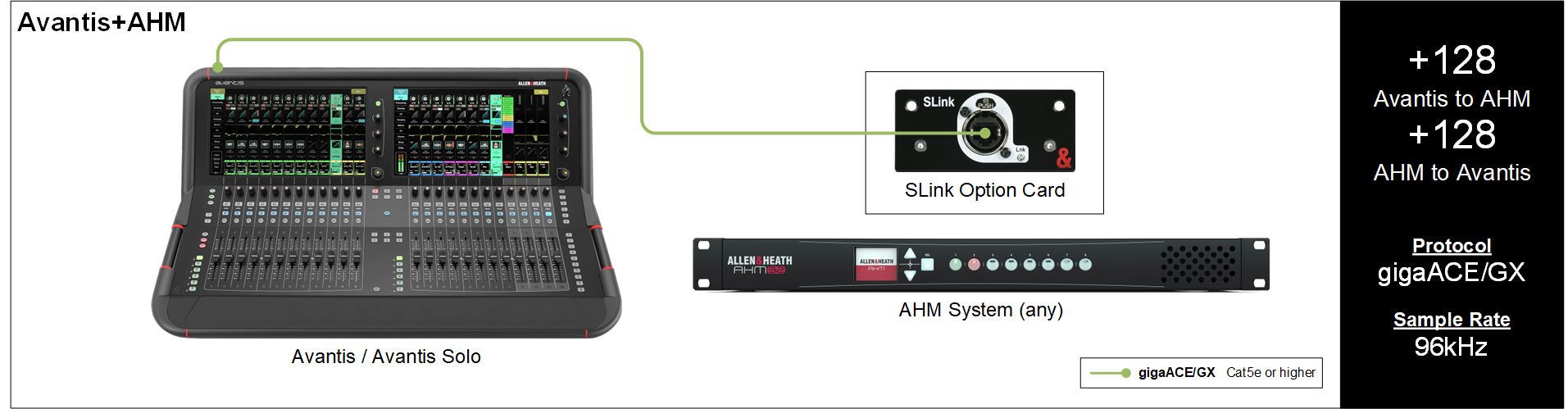

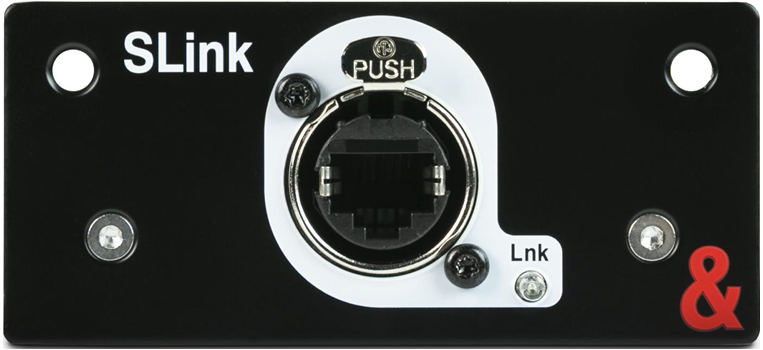

SQ 和 AHM 系列产品可使用 SLink 选件卡，该选件卡提供一个额外的 SLink 端口。

它具有与内置端口完全相同的功能，但独立运行，并在需要时进行单独的采样率转换，从而允许在同一系统上运行两种不同的协议。

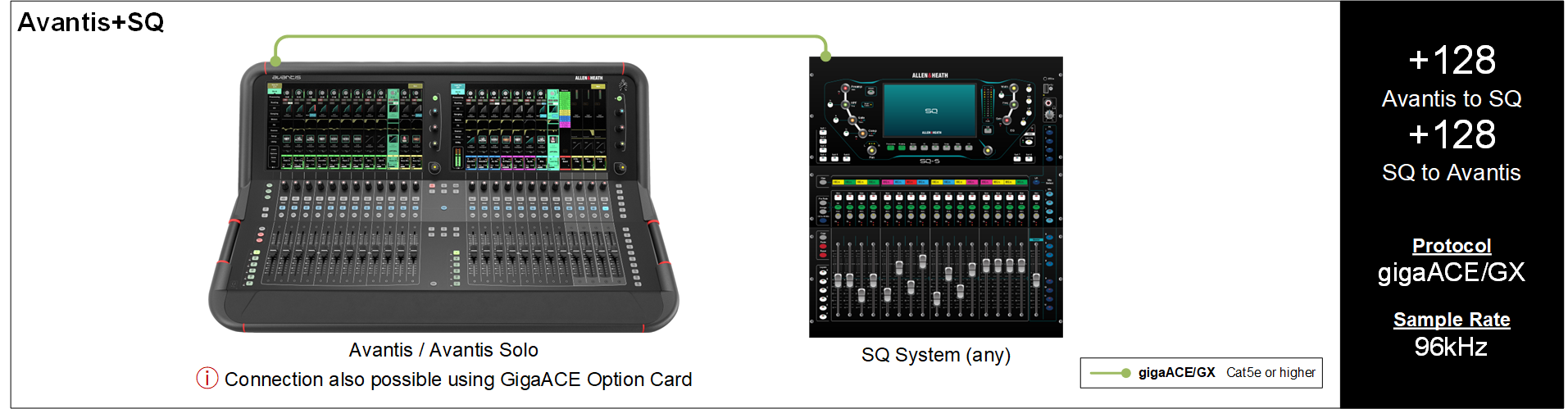

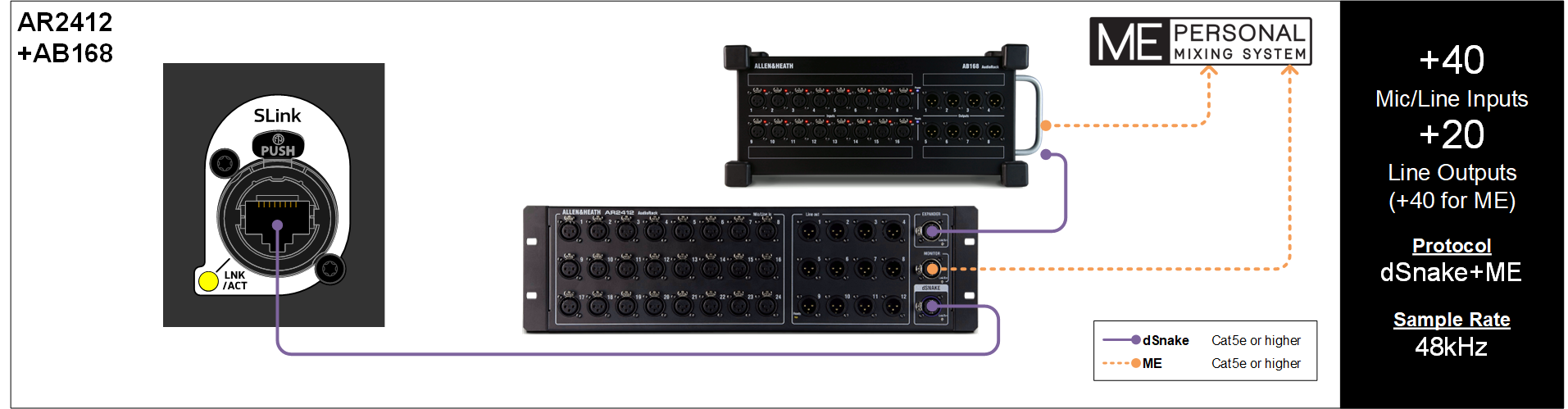

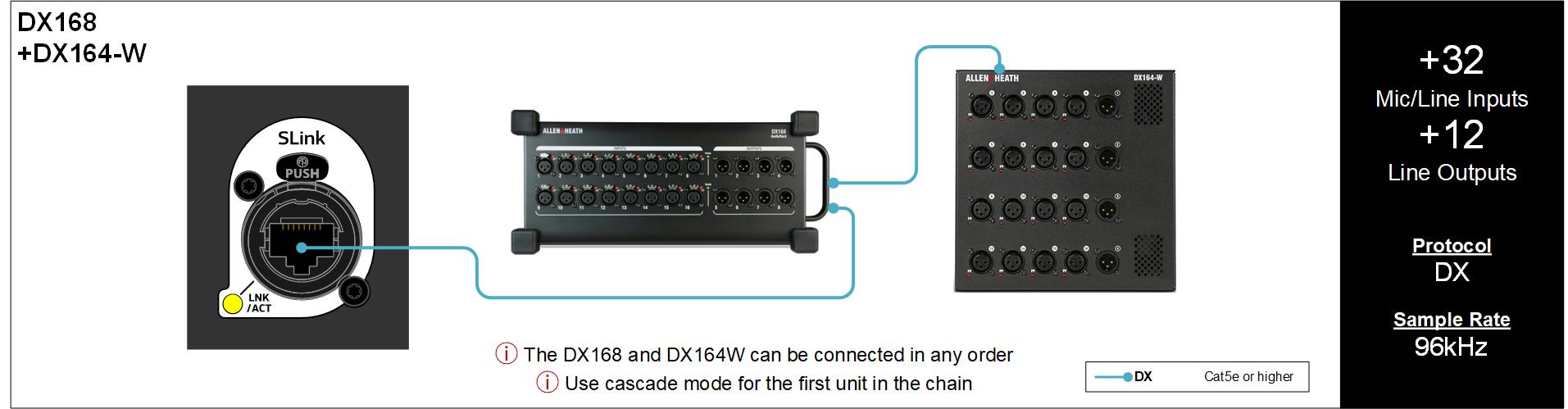

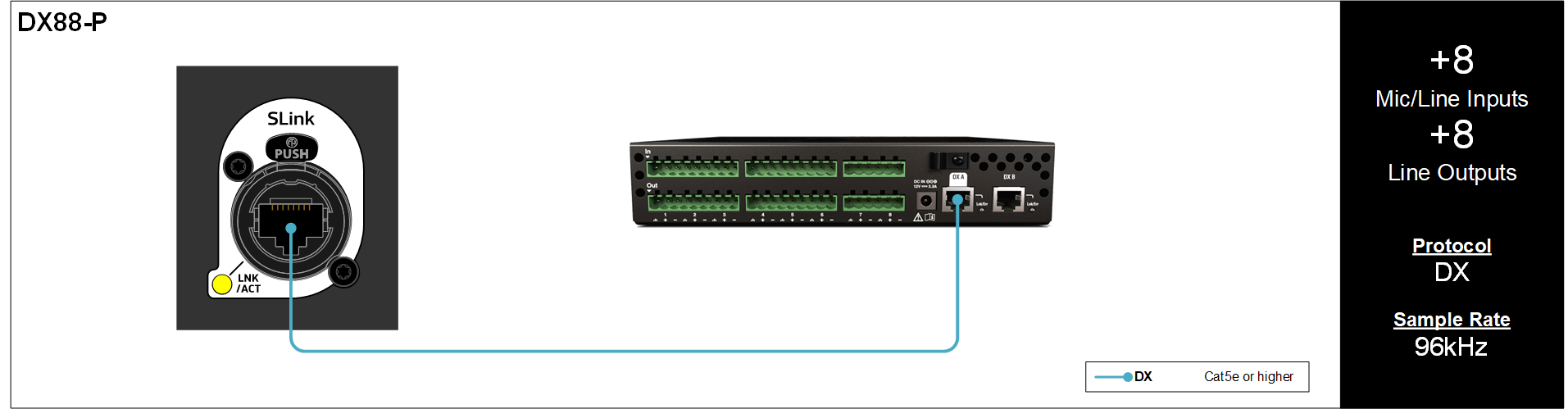

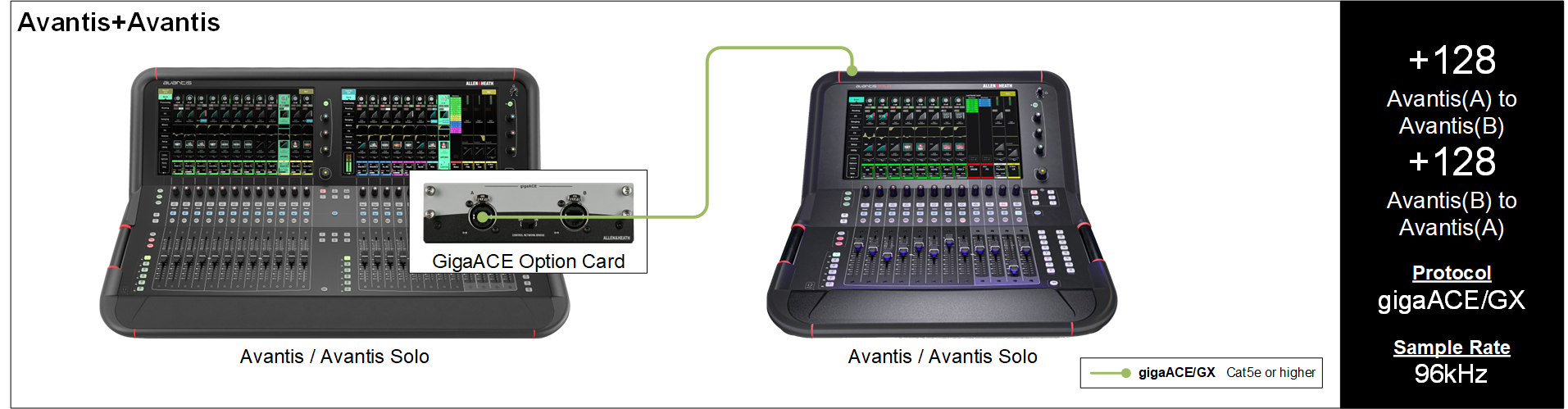

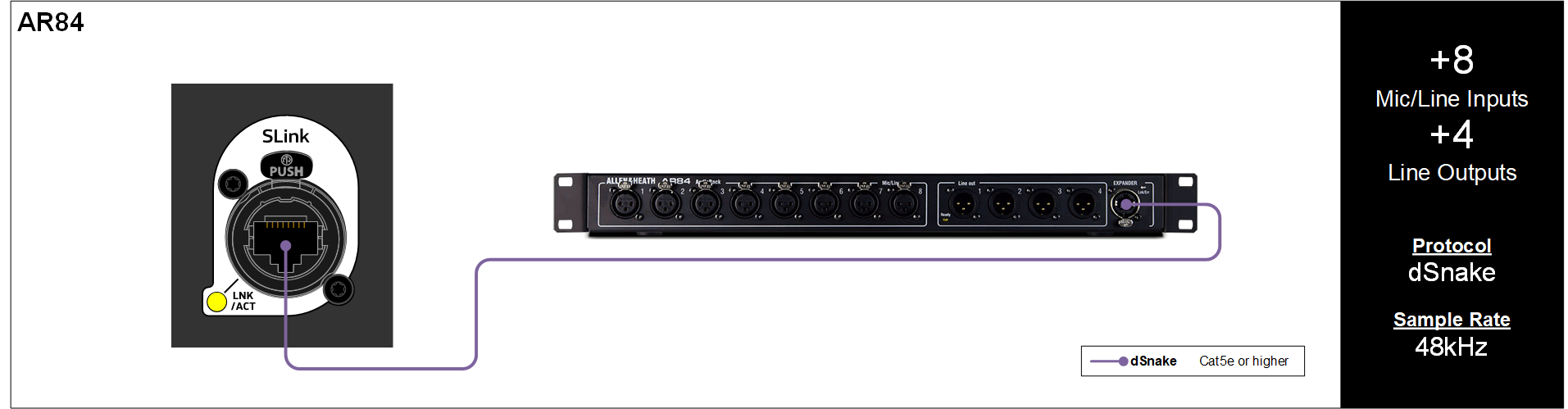

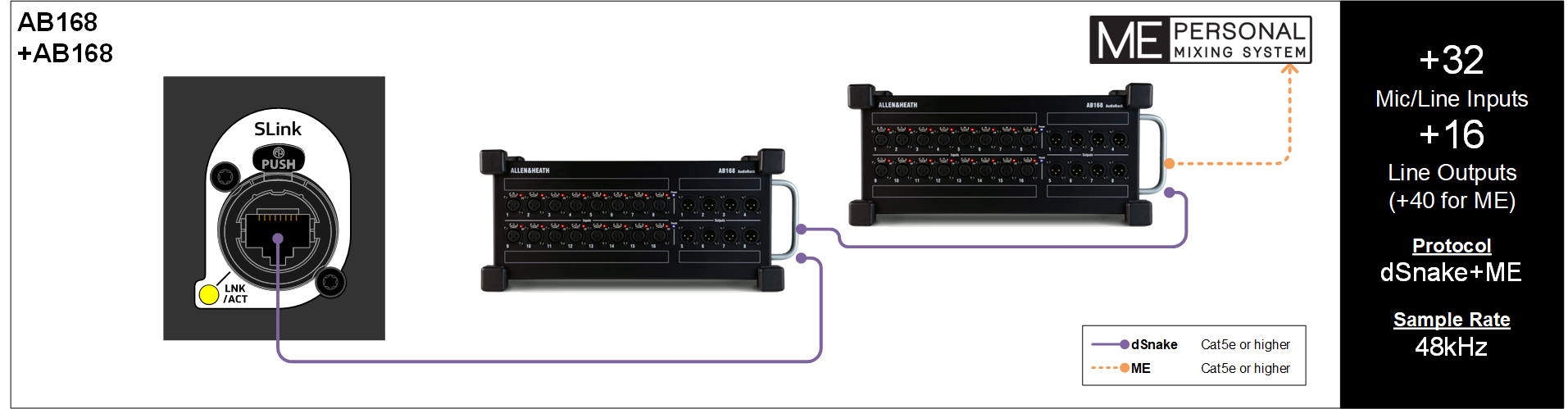

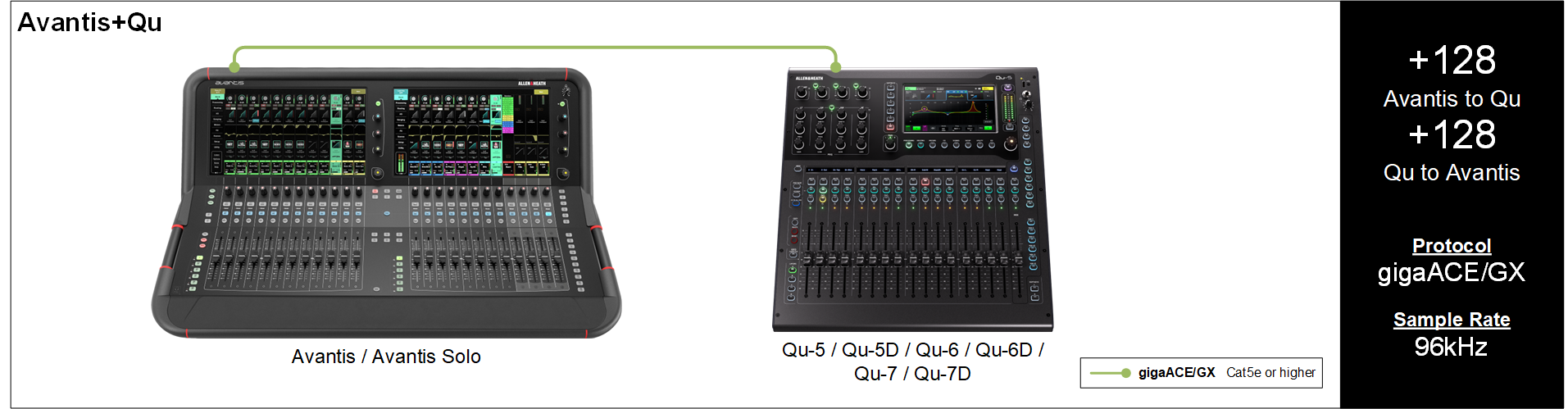

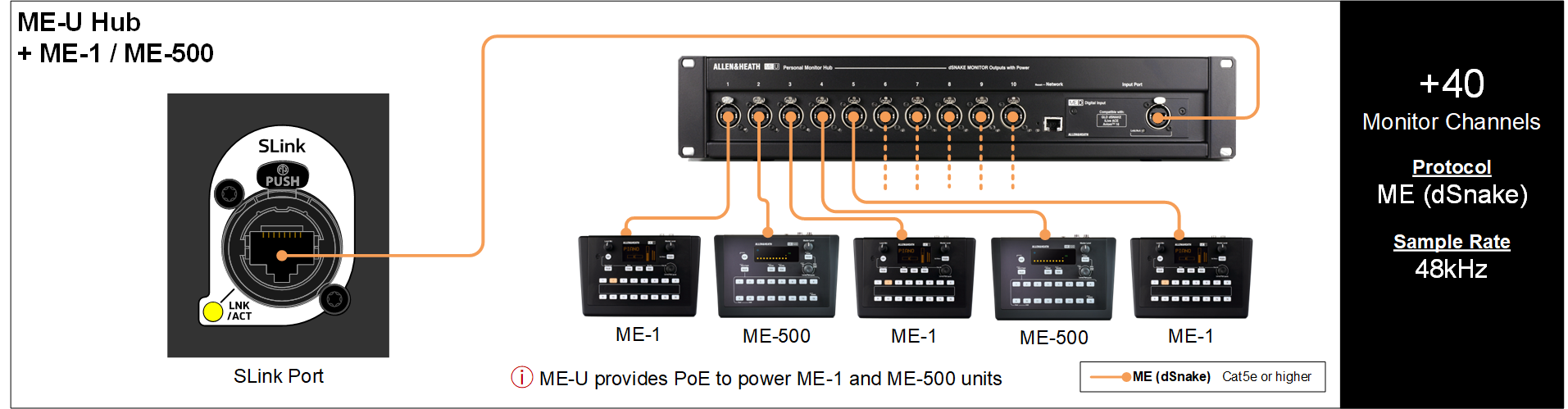

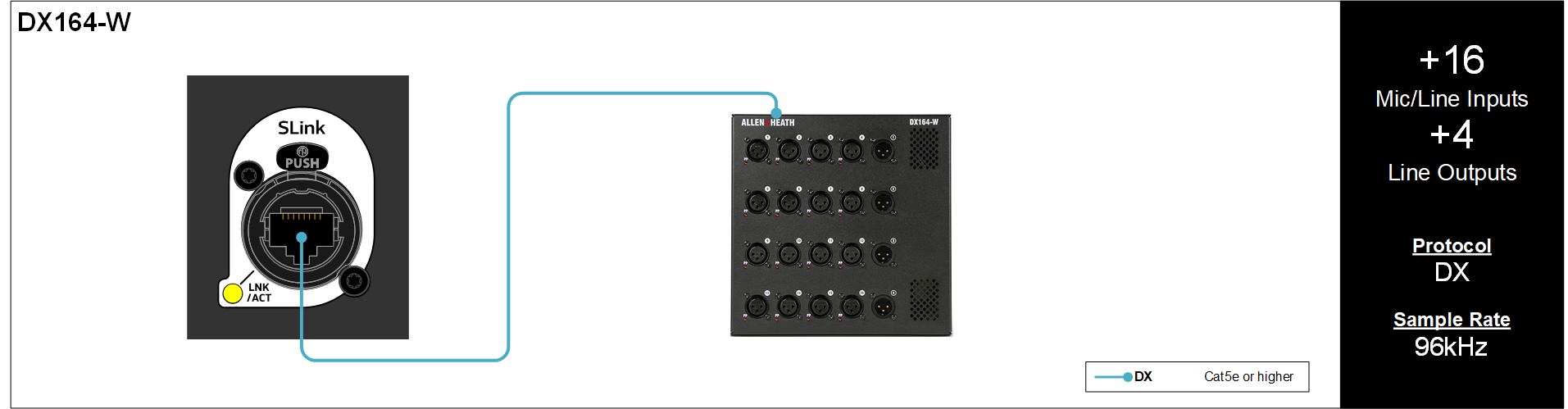

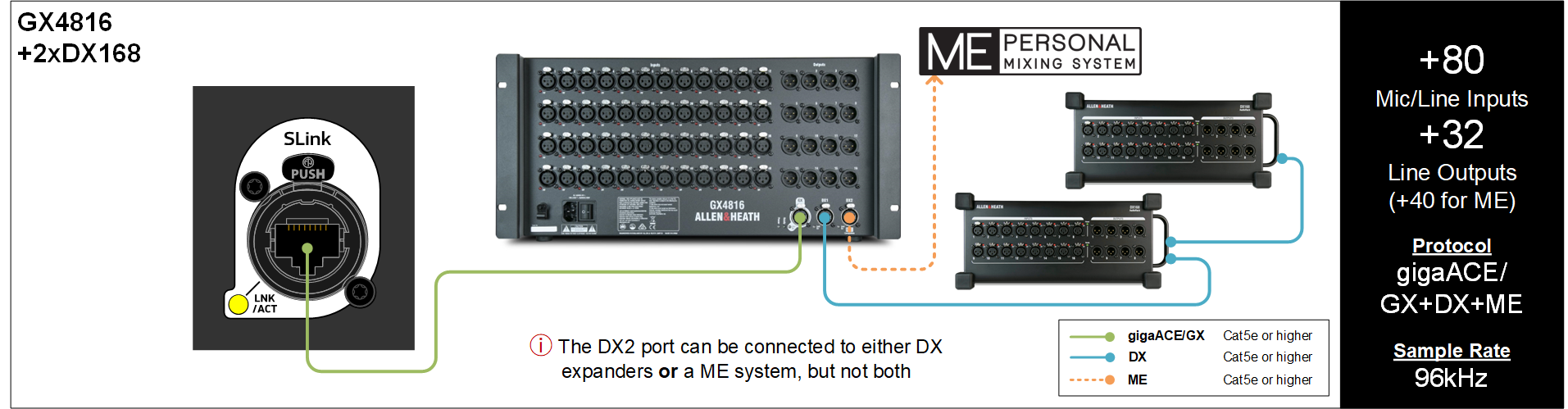

安装 SLink 卡后，下面示例中列出的所有可能的 SLink 连接都可以在任一端口上运行，并且可以同时使用任意两个端口的组合。

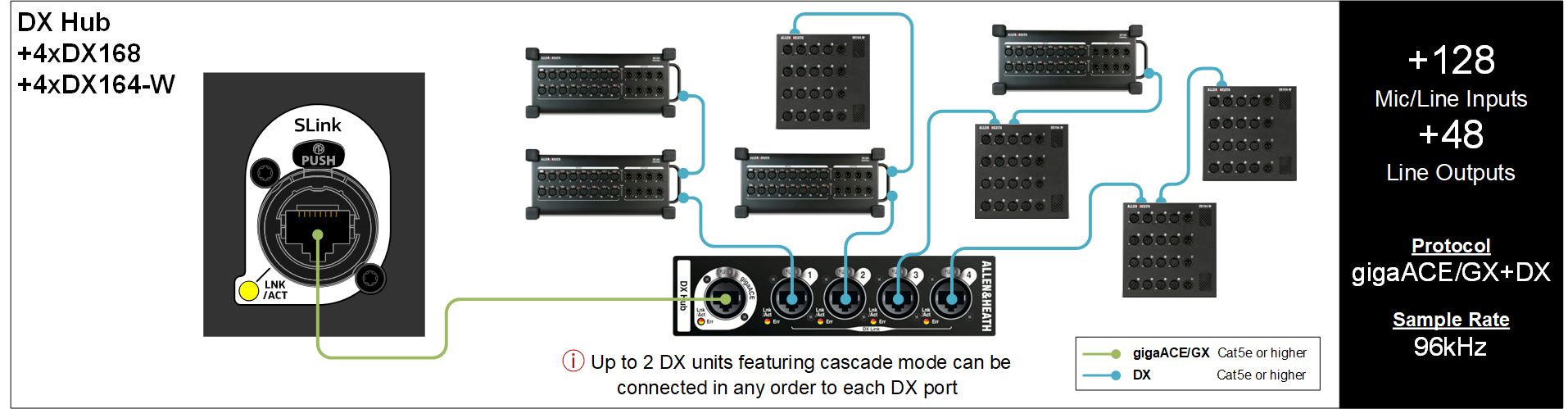

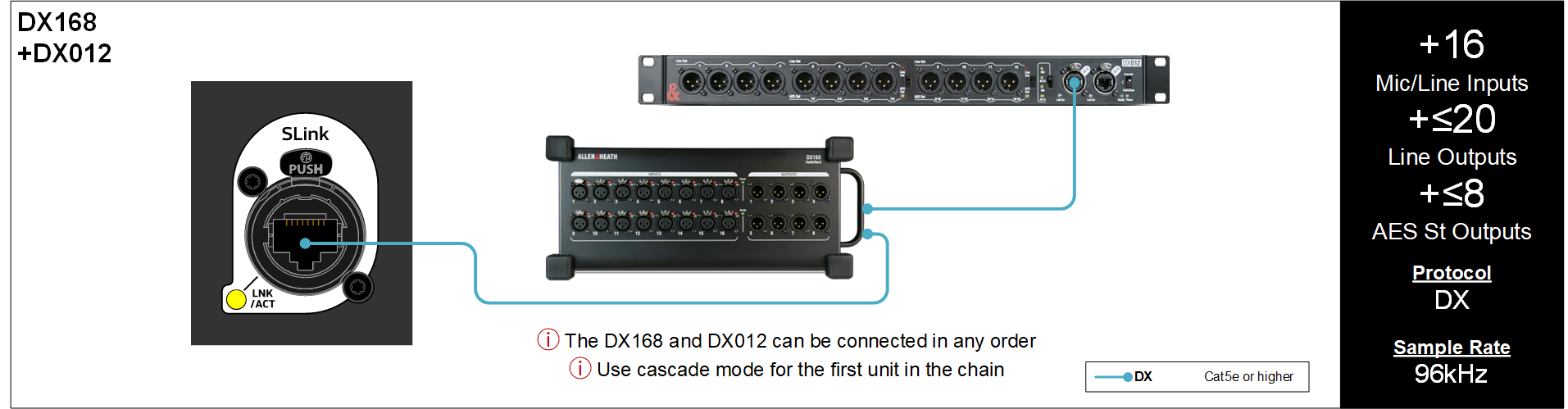

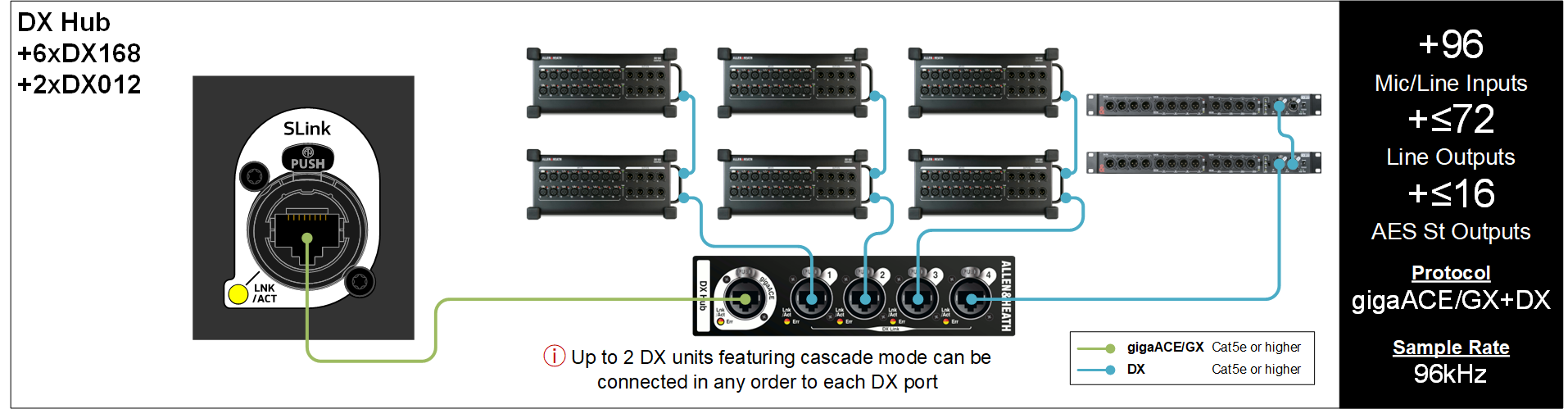

DX Hub 具有 1 个用于连接调音台的 gigaACE 端口，以及 4 个用于连接 DX 扩展器的 DX 端口。

混音器有 128 个输入和 128 个输出，映射如下：
